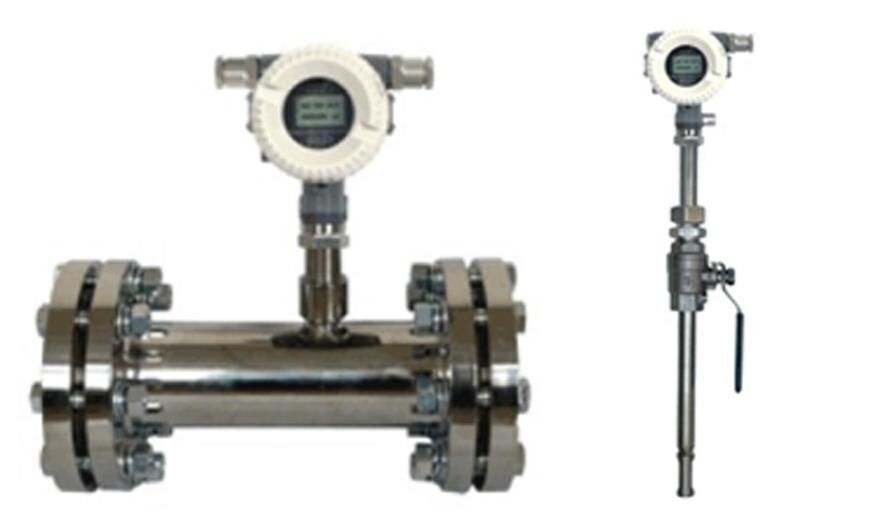

Misuratore di flusso di massa dei gas termici della serie FLR
Descrizione
Un misuratore di flusso di massa di gas termico è progettato in base al principio della diffusione termica e utilizza il metodo della differenza di temperatura costante per misurare con precisione i gas.elevata digitalizzazione, facile installazione e misurazione precisa.
La sezione del sensore è costituita da due sensori di temperatura a resistenza in platino di grado di riferimento, di cui uno misura continuamente la temperatura media T1 durante il funzionamento;l'altro è auto riscaldato ad una temperatura T2 superiore alla temperatura media ed è utilizzato per rilevare la velocità di flusso del fluido, noto come sensore di velocità.
La differenza di temperatura è ΔT = T2 T1, dove T2 > T1. Quando il fluido scorre, le molecole di gas si scontrano con il sensore e trasportano il calore da T2, causando un calo della temperatura.Per mantenere una ΔT costante, la corrente di approvvigionamento di T2 deve essere aumentata. Più veloce è il flusso del gas, più calore viene trasportato.che costituisce la base del principio della differenza di temperatura costante.
Vantaggi
Si tratta di un vero e proprio misuratore di flusso di massa che non richiede alcuna compensazione di temperatura o pressione per la misurazione del flusso di gas, garantendo un funzionamento semplice e preciso.Può fornire flusso di massa di gas o flusso volumetrico standard.
Dispone di un ampio rapporto di rotura e può misurare velocità di gas da 100 Nm/s a 0,1 Nm/s, rendendolo adatto per il rilevamento di perdite di gas.
Il sensore non contiene parti mobili o componenti sensibili alla pressione, garantendo che la precisione della misurazione non sia influenzata dalle vibrazioni.
È facile da installare e da mantenere, in condizioni di campo adeguate, l'installazione e la manutenzione possono essere eseguite senza interrompere la produzione (richiede una personalizzazione speciale).
Adotta un design completamente digitale, che fornisce misurazioni accurate e una facile manutenzione.
Con la comunicazione RS-485 o HART, supporta l'automazione della fabbrica e l'integrazione del sistema.
Specifica tecnica
|
Prestazioni |
Parametro tecnico |
|
|
Modalità struttura |
Tipo di inserzione |
Tipo di condotta |
|
Medio |
Tutti i tipi di gas (esclusiAcetilene) |
|
|
Intervallo di flusso |
DN80~4000 mm |
DN15~2000 mm |
|
Velocità |
0.1~100Nm/s |
|
|
Accuratezza |
+-1~2,5% |
|
|
Temperatura di funzionamento |
Sensore -40 ~ +220°C Convertitore -20~+45°C |
|
|
Pressione di lavoro |
≤ 2.5Mpa |
≤ 4.0Mpa |
|
Fornitore di energia |
DC 24V o 220VAC ≤ 18W |
|
|
Velocità di reazione |
1S |
|
|
Segnale di uscita |
4 ~ 20mA, Pulsi, RS-485, Hart Protol |
|
|
Alarme |
1-2 Strada Relai di contatto normalmente aperto,10A/220VAC;5A/30VDC |
|
|
Tipo di struttura |
Compatto o separato |
|
|
Materiale di condotta |
Acciaio al carbonio, acciaio inossidabile, plastica |
|
|
Contenuto visualizzato |
Distanze di scarico di massa, velocità di scarico del volume in condizione standard, velocità di scarico cumulativa, tempo standard, tempo di funzionamento cumulativo, velocità di scarico, ecc. |
|
|
Classe di protezione |
Protezione IP65 |
|
Intervallo di flusso
|
Gasdotti Tipo |
Diametro |
Pressione |
Intervallo di flusso d'aria |
Intervallo di flusso dell'idrogeno |
Installazione Sizemm |
|
DN15 |
1.6 |
0.65 ¢65 |
0.1 ¢10 |
200 |
|
|
DN25 |
1.6 |
1.75 ¢ 175 |
0.28 ¢ 28 |
200 |
|
|
DN32 |
1.6 |
2.9 ¢290 |
0.45 ¢ 45 |
200 |
|
|
DN40 |
1.6 |
4.5 ¢ 450 |
0.7 ¢ 70 |
200 |
|
|
DN50 |
1.6 |
7 ¢ 700 |
1.1 ¥ 110 |
200 |
|
|
DN65 |
1.6 |
12 ¢1200 |
1.85 ¢185 |
260 |
|
|
DN80 |
1.6 |
18 ¢ 1800 |
2.8 ¢ 280 |
260 |
|
|
DN100 |
1.6 |
28 ¢ 2800 |
4.7 ¢470 |
260 |
|
|
DN125 |
1.6 |
44 ¢ 4400 |
7 ¢ 700 |
260 |
|
|
DN 150 |
1.6 |
63 ¢6300 |
9.4 ¢ 940 |
260 |
|
|
DN200 |
1.6 |
100 ¢10000 |
18.8 ¢1880 |
260 |
|
|
DN250 |
1.6 |
170 ¢ 17000 |
28.2·2820 |
300 |
|
|
DN300 |
1.6 |
250 ¢ 25000 |
40.6 ¢4060 |
300 |
|
Tipo di inserzione |
Diametro |
Pressione |
Intervallo di flusso d'aria |
Intervallo di flusso dell'idrogeno |
Dimensione dell'impiantomm |
|
DN80 |
1.6 |
0.65 ¢65 |
0.1 ¢10 |
Dimensione del foro del tubo 20 mm |
|
|
DN100 |
1.6 |
1.75 ¢ 175 |
0.28 ¢ 28 |
||
|
DN125 |
1.6 |
2.9 ¢290 |
0.45 ¢ 45 |
||
|
DN 150 |
1.6 |
4.5 ¢ 450 |
0.7 ¢ 70 |
||
|
DN200 |
1.6 |
7 ¢ 700 |
1.1 ¥ 110 |
||
|
DN250 |
1.6 |
12 ¢1200 |
1.85 ¢185 |
||
|
DN300 |
1.6 |
18 ¢ 1800 |
2.8 ¢ 280 |
||
|
DN300 |
1.6 |
28 ¢ 2800 |
4.7 ¢470 |
||
|
DN350 |
1.6 |
44 ¢ 4400 |
7 ¢ 700 |
||
|
DN300 |
1.6 |
63 ¢6300 |
9.4 ¢ 940 |
||
|
DN300 |
1.6 |
100 ¢10000 |
18.8 ¢1880 |
||
|
DN350~DN1000 |
1.6 |
- Sì, signore. |
- Sì, signore. |
