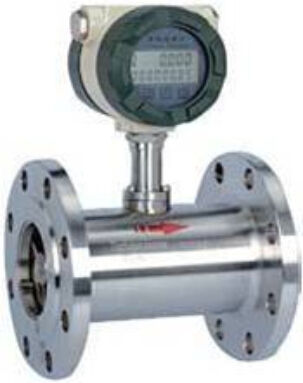

Diametro da 4 a 200 mm Misuratore di flusso della turbina per la misurazione accurata dell'acqua

Diametro nominale ((mm)

Metodo di connessione

4,6,10,15,20,25,32,40 (connessione del battistrada)

15,20,25,32,40 (connessione del battistrada e della flange)

50,65,80,100,125,150,200 (connessione a flange)

Classe di precisione

Accuratezza regolare ± 1% R, ± 0,5% R,

Accuratezza massima ±0,2% R

Rate di intervallo di misura

1:10,1:15,1:20

Materiale dello strumento

Acciaio inossidabile 304; acciaio inossidabile 316L; ecc.

Temperatura media ((°C)

-20 ± +120 °C

Condizioni ambientali

Temperatura: -10°C + 55°C,

Umidità relativa: 5%~90%

Pressione atmosferica: 86 ∼ 106 Kpa

Sottoscrizione del segnale

Sensore: segnale di frequenza d'impulso,

basso livello≤0,8V

livello elevato ≥ 8V.

Trasmettitore: segnale di corrente

4 ′ 20 mA DC

due fili

Potenza di approvvigionamento

Sensore: +12V DC, +24V DC (opzionale)

Trasduttore: +24V DC

Misuratore di tipo di visualizzazione della scena: cella al litio da 3,2 V

Linea di trasmissione del segnale

STVPV 3×0,3 (tre fili), 2×0,3 (due fili)

Distanza di trasmissione

≤ 1000 m

Interfaccia della linea di segnale

Filtro interno M20×1.5

Classe a prova di esplosione

ExdIIBT6

Classe di protezione

Protezione IP65

Numero nominale

Diametro

(mm)

RRegolare tasso di flusso (m)³/h)

Evelocità di flusso in espansione

(m³/h)

Rpressione di tolleranza regolare (Mpa)

Pressione di tolleranza speciale ((Mpa)

(connessione flange)

DN4

0.04'0.25

0.04'0.4

6.3

12, 16, 25

DN6

0.1 ¢0.6

0.06'0.6

6.3

12, 16, 25

DN10

0.2 ¢1.2

0.15 ¢1.5

6.3

12, 16, 25

DN15

0.6·6

0.4·8

6.3, 2.5 (flange)

4.0, 6.3, 12, 16, 25

DN20

0.8·8

0.45 ¢9

6.3, 2.5 (flange)

4.0, 6.3, 12, 16, 25

DN25

1 ¢10

0.5 ¢10

6.3, 2.5 (flange)

4.0, 6.3, 12, 16, 25

DN32

1.5 ¢15

0.8 ¢15

6.3, 2.5 (flange)

4.0, 6.3, 12, 16, 25

DN40

2 ¢ 20

1 ¢20

6.3, 2.5 (flange)

4.0, 6.3, 12, 16, 25

DN50

4 ¢ 40

2 ¢40

2.5

4.0, 6.3, 12, 16, 25

DN65

7 ¢ 70

4 ¢ 70

2.5

4.0, 6.3, 12, 16, 25

DN80

10 ¢ 100

5 ¢ 100

2.5

4.0, 6.3, 12, 16, 25

DN100

20 ¢ 200

10 ¢ 200

2.5

4.0, 6.3, 12, 16, 25

DN125

25 ¢ 250

13 ¢ 250

1.6

2.5, 4.0, 6.3, 12, 16

DN 150

30 ¢ 300

15 ¢ 300

1.6

2.5, 4.0, 6.3, 12, 16

DN200

80-800

40 ¢ 800

1.6

2.5, 4.0, 6.3, 12, 16
