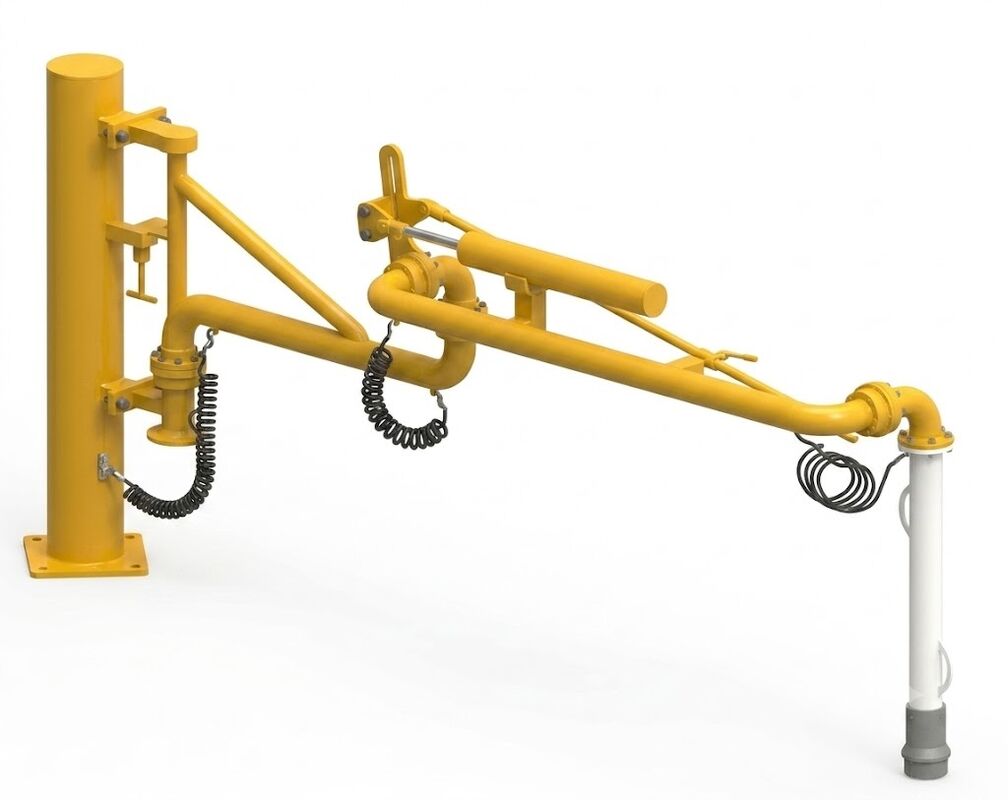

Braccio di carico dall'alto con braccio singolo

Braccio di carico dall'alto con braccio singolo

Descrizione

Il braccio di carico dall'alto a braccio singolo è specificamente progettato per operazioni di carico e scarico in cisterna aperta su autocisterne e vagoni ferroviari.

Consentendo il trasferimento di liquidi sfusi attraverso il boccaporto superiore della cisterna, offre una soluzione versatile, facile da usare e affidabile

per applicazioni di movimentazione liquidi nei settori chimico, petrolifero e industriale.

Specifiche

Diametro nominale: DN40～DN250
Pressione di progetto: -0.06MPa～2.5MPa
Temperatura di progetto: -40℃～+230℃
Materiale della tubazione: alluminio/acciaio al carbonio/acciaio inossidabile/rivestito in PTFE
Materiale del tubo di caduta: lega di alluminio o altri materiali

Caratteristiche

· Design flessibile con snodi rotanti:
Il gruppo di tubazioni incorpora quattro snodi rotanti, che offrono un'eccellente flessibilità e consentono al braccio di carico di raggiungere le cisterne

      posizionate ovunque all'interno dell'area operativa designata.

· Opzione tubo di caduta telescopico:
Per applicazioni che coinvolgono cisterne ad alto profilo, si raccomanda un tubo di caduta telescopico per consentire il riempimento dal basso verso l'alto, riducendo la turbolenza

      e migliorando l'efficienza di carico.

· Riduzione degli effetti di schizzi e risalita:
È possibile installare un deflettore del tubo di caduta o un'uscita del tubo angolata di 45° per ridurre al minimo gli schizzi di liquido e la risalita, contribuendo a proteggere la struttura della cisterna

      e garantire operazioni di riempimento più fluide.

· Blocco sicuro della posizione di lavoro:
Viene fornito un meccanismo di blocco del braccio esterno per mantenere saldamente il braccio di carico in posizione operativa durante le operazioni di carico.

· Blocco sicuro della posizione di parcheggio:
Un meccanismo di blocco del braccio interno mantiene il braccio di carico saldamente bloccato in posizione di parcheggio quando non è in uso.

· Funzionamento fluido ed equilibrato:
Il sistema di contrappeso a molla-cilindro compensa il peso del braccio esterno e dei componenti anteriori, consentendo un movimento verticale agevole e

      stabile.

· Drenaggio efficiente della linea:
È integrato uno sfiato per vuoto per facilitare il rapido drenaggio del sistema di tubazioni e prevenire la ritenzione di liquidi dopo l'operazione.

· Protezione statica migliorata:
È incorporato un dispositivo di messa a terra antistatico per dissipare efficacemente le cariche statiche e le correnti vaganti generate dal flusso di fluidi durante le operazioni di carico e

      scarico, migliorando la sicurezza operativa.

Accessori opzionali

· Allarme di messa a terra statica:
Fornisce avvisi visivi e acustici se la cisterna non è correttamente messa a terra, prevenendo l'accumulo di statica.

· Allarme livello serbatoio:
Attiva un allarme o un segnale di uscita quando il livello del liquido supera il limite preimpostato.

· Pompa sommergibile:
Utilizzata per pompare liquidi fuori dalla cisterna.

· Configurazioni personalizzate:
Sono disponibili opzioni aggiuntive su richiesta.
