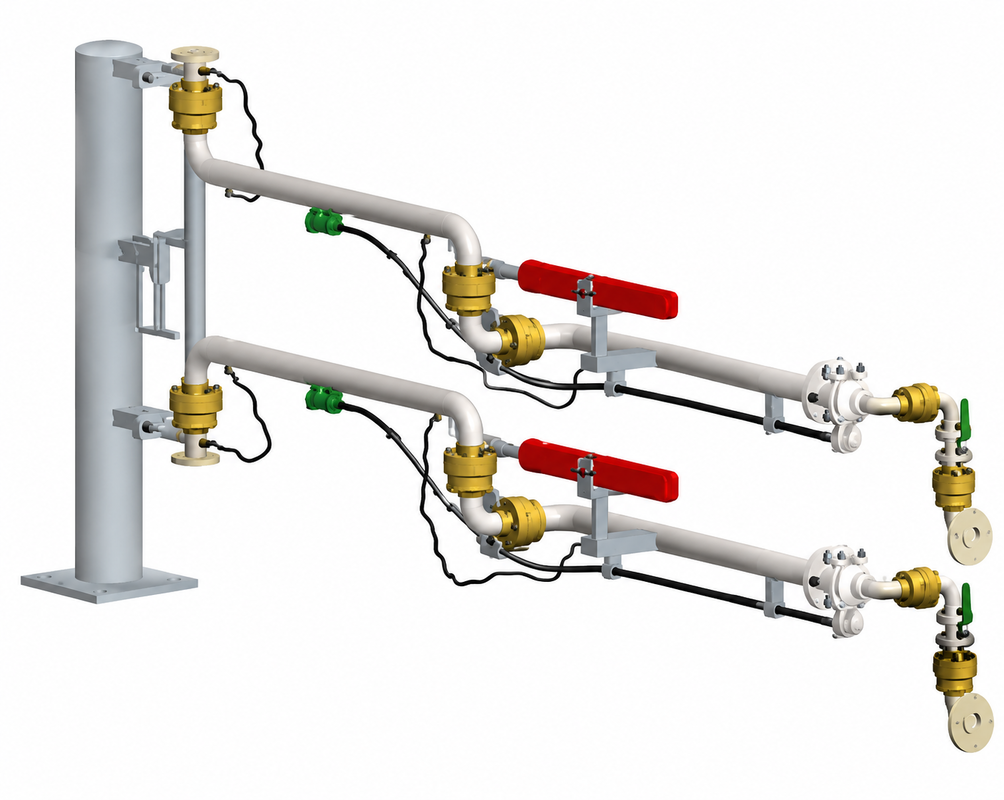

Braccio di carico superiore con recupero del vapore

Braccio di carico dall'alto con recupero vapori

Descrizione

Progettato per applicazioni di carico dall'alto a ciclo chiuso, questo braccio di carico con recupero vapori garantisce un trasferimento sicuro e affidabile di fluidi volatili e tossici verso autocisterne e vagoni ferroviari. Il sistema integrato di ritorno vapori cattura e recupera i vapori altamente volatili durante il carico, riducendo le perdite di prodotto, le emissioni e l'impatto ambientale.

Specifiche

Diametro nominale: DN50～DN200 (fase liquida), DN50～DN100 (fase gassosa)

Pressione di progetto: -0.06MPa～2.5MPa

Temperatura di progetto: -40℃～+230℃
Materiale tubazione: acciaio al carbonio/acciaio inossidabile/rivestito in PTFE
Materiale tubo di caduta: lega di alluminio o altri materiali
Caratteristiche
·

Design flessibile con snodi:

 ·
Opzione tubo di caduta telescopico:

Per autocisterne ad alto profilo, è possibile fornire un tubo di caduta telescopico per consentire il riempimento dal basso verso l'alto, riducendo la turbolenza e migliorando l'efficienza di carico.

 Effetti ridotti di schizzi e sovratensioni:
È possibile installare un deflettore del tubo di caduta o un'uscita di riempimento angolata di 45° per minimizzare schizzi e sovratensioni, contribuendo a proteggere la struttura dell'autocisterna durante le operazioni di carico.

·

 Un meccanismo di bloccaggio del braccio interno trattiene saldamente il braccio di carico in posizione di parcheggio quando non è in uso.
·

Funzionamento fluido ed equilibrato:

 ·
Drenaggio efficiente della tubazione:

 ·
Protezione statica migliorata:

Un dispositivo antistatico dissipa efficacemente le cariche statiche e le correnti vaganti generate dal flusso di fluidi attraverso il sistema di tubazioni durante le operazioni di carico e scarico.

 Contenimento vapori affidabile:
Il braccio di carico è dotato di un cono di tenuta per un collegamento sicuro del boccaporto e di un tubo flessibile di ritorno vapori per il recupero dei vapori, prevenendo il rilascio di vapori pericolosi e migliorando la sicurezza ambientale.

 Bloccaggio opzionale in posizione di lavoro:
È possibile installare opzionalmente un meccanismo di bloccaggio del braccio esterno per fissare il braccio di carico in posizione operativa.

·

 È possibile fornire un cilindro a pressione per garantire una tenuta ermetica e affidabile tra il cono e il boccaporto dell'autocisterna.
