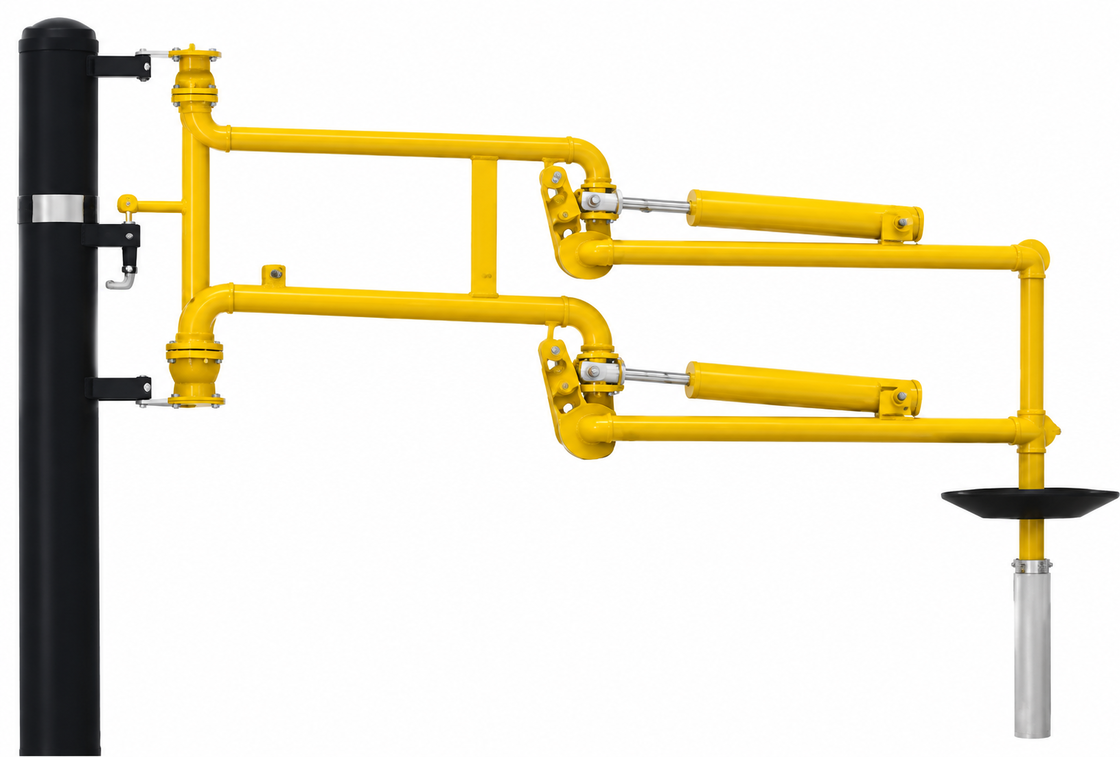

Braccio di carico dall'alto con doppio braccio

Braccio di carico dall'alto con bracci doppi

Descrizione

Progettato per operazioni di carico dall'alto a circuito chiuso e recupero vapori, questo sistema di carico a doppio braccio consente il

trasferimento sicuro di fluidi volatili, pericolosi e tossici da e verso autocisterne e vagoni cisterna, minimizzando le emissioni di vapori

e garantendo la sicurezza dell'operatore.

Specifiche

Diametro nominale: DN50～DN200 (fase liquida), DN50～DN100 (fase gassosa)
Pressione di progetto: -0.06MPa～2.5MPa
Temperatura di progetto: -40℃～+230℃
Materiale tubazione: acciaio al carbonio/acciaio inossidabile/rivestito in PTFE
Materiale tubo di caduta: lega di alluminio o altri materiali

Caratteristiche

· Configurazione girevole flessibile:
L'assemblaggio della tubazione è dotato di quattro giunti girevoli, che offrono un'eccellente flessibilità e consentono al braccio di carico

di raggiungere le autocisterne posizionate ovunque all'interno del raggio operativo.

· Bloccaggio sicuro in posizione di parcheggio:
Un meccanismo di bloccaggio del braccio interno trattiene saldamente il braccio di carico nella posizione di parcheggio designata quando non è in uso.

· Movimento fluido ed equilibrato:
Il sistema di contrappeso a molla-cilindro compensa il peso del braccio esterno e dei componenti anteriori,

      garantendo un movimento verticale fluido e senza sforzo.

· Drenaggio efficiente della tubazione:
Un interruttore del vuoto è integrato per consentire un rapido drenaggio del sistema di tubazioni e prevenire la ritenzione di liquidi dopo le operazioni di carico.

· Protezione statica migliorata:
Un dispositivo antistatico dissipa efficacemente le cariche statiche e le correnti vaganti generate dal flusso di fluido attraverso il sistema di tubazioni

      durante le operazioni di carico e scarico, migliorando la sicurezza operativa.
